AOI

Automated Optical Inspection

자동광학검사기

AOI

Automated Optical Inspection

자동광학검사기

산업 전반의 다양한 요구에
최적화된 자동광학 솔루션으로
최고 수준의 결함 검출 성능을
보장합니다

기가비스의 AOI(자동광학검사기)는
반도체 기판부터 차세대 기술 영역까지, 패턴과 홀 등의 미세 결함을
정밀하게 검사하는 독보적인 기술력을 제공합니다

시연 영상 보기

Main

Package Substrate

  • FC-BGA
  • FC-CSP

PCB & Materials

  • MLB
  • HDI
  • FPCB
  • CCL

Expansion

  • Glass Mask
  • Thin Flim Power Inductor

Advance

Semiconductor Mid-end

  • PLP
  • WLP

PCB & Materials

  • Glass Substrate

InSmart Nano

제품소개

InSmart Nano 2/2

InSmart Nano 2/2 — 외관, 무게, 패널 사이즈, 라인/스페이스 사양
ITEM SPECIFICATIONS
Dimension 1,460 (W) * 2,660 (D) * 2300 (H) mm
Weight 4,100 Kg, Possible to change due to option
Panel Size Standard Max: 510 * 515 mm
Line / Space Above 2 / 2㎛

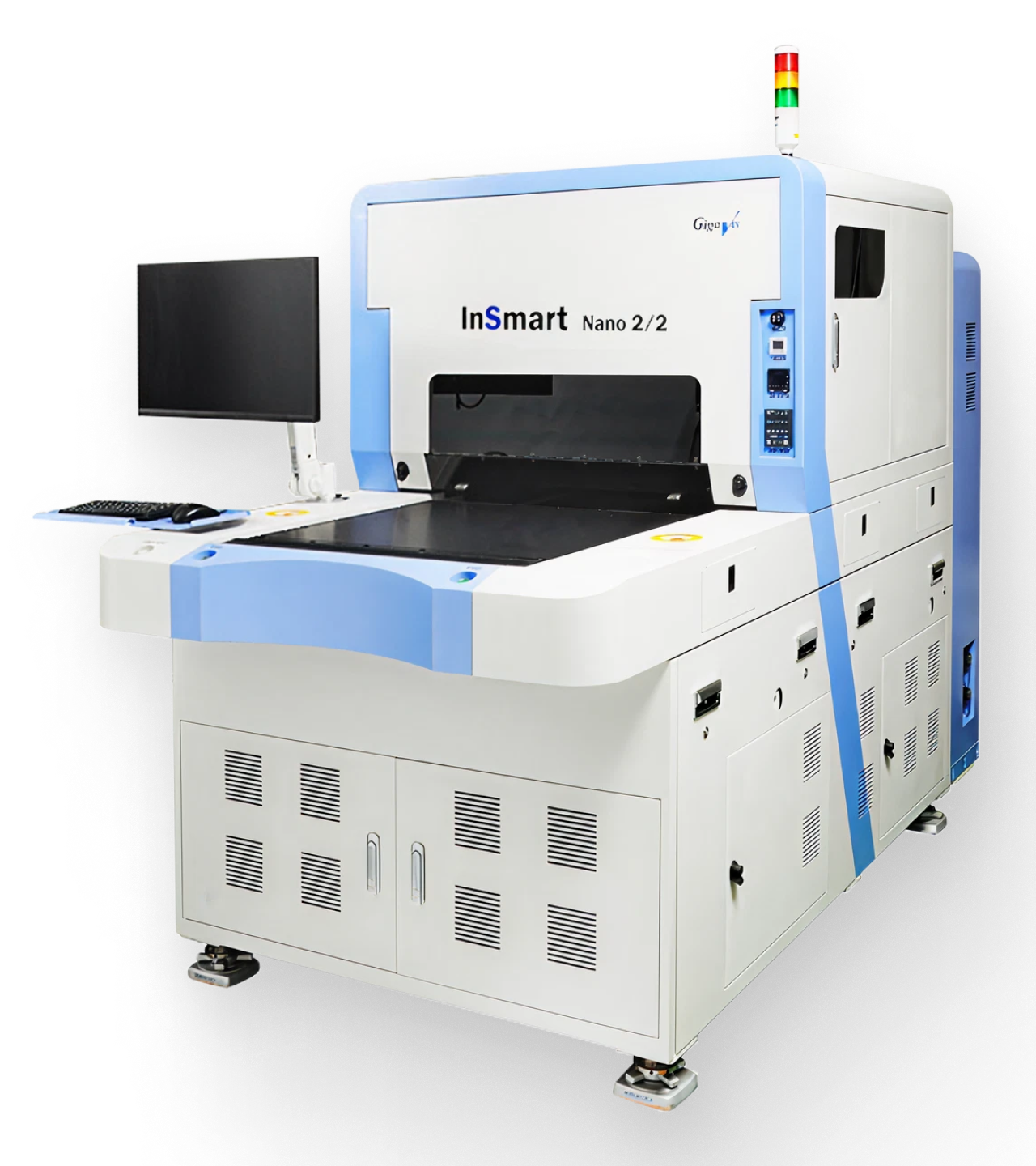

InSmart Nano 2/2 제품 이미지

Defect Image Acquisition

  • MONO

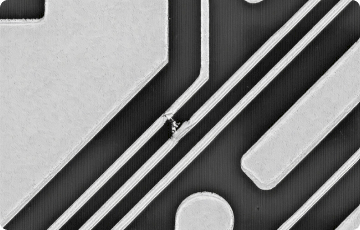

    MONO 결함 영상
  • COLOR

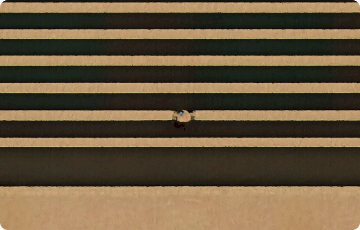

    COLOR 결함 영상
  • UV

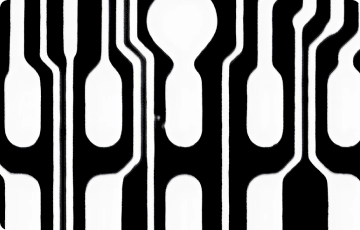

    UV 결함 영상

카탈로그 다운로드

바로가기 Arrow icon
